桥梁伸缩缝装置破坏的原因多数与锚固这些系统有关，锚固系统薄弱，本身就容易破坏，在车辆的重复的反复冲击下，会导致桥梁伸缩缝伸缩装置的过早破坏，因此伸缩装置的锚固系统也是相当重要。在进行浅埋式桥梁伸缩缝(GQF型C40,C60,C80型型号桥梁伸缩缝)施工前要按照设计准确的核对预留槽尺寸，并将预留槽内很好的来清扫干净。首先要对需切割的桥面分弹白色油漆线，以保证开槽缝的整齐、顺直，对于桥面系统伸缩位置两侧路面变形分，要适当加宽切除宽度，以保证混凝土与沥青混凝土接头分平整，另外，在切割时注意对路面的保护，做到不污染、不破坏为止。

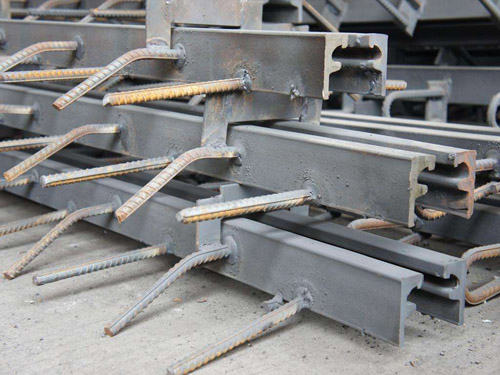

预埋锚固筋若不符合设计要求，必须首先处理，满足设计要求后方可安装伸缩缝。浅埋式伸缩缝(GQF型C40,C60,C80型桥梁伸缩缝)在安装前应根据实际温度按照图纸设计中的计算公式调整组装定位值，用专用卡具将其固定。在对槽内混凝土及砂袋清理时，注意保护预留槽内钢筋，以防造成缺少钢筋现象。安装时浅埋式伸缩缝(GQF型C40,C60,C80型桥梁伸缩缝)中心线与桥梁中心线应重合，并使其顶面标高与设计标高相吻合，并使横坡、纵坡与桥面横坡、纵坡相符。正确就位后，然后穿放横向联接水平钢筋，最好将伸缩缝上的锚固钢筋与预埋钢筋在两侧同时焊牢，如有困难，先将一侧焊牢，待达到已确定的安装气温后再将另一侧锚固筋全焊牢，并放松卡具，使其伸缩自由。完成上述工序后，在预留槽口内浇筑混凝土，浇筑混凝土时应采取必要的措施，振捣密实。浇筑时不允许混凝土溅、填在密封橡胶带缝中及表面上，如果发生此现象应立即清除。浇筑完毕后进行养护。
板式橡胶支座是一种新型桥梁支座。它具有构造简单、加工制造容易、用钠过少、成本低廉、安装方便等优点。目前在国内外桥梁工程上得到了广泛应用。
在我国，板式橡胶支座从1965年起出上海橡胶制品研究所、上海市政工程研究所和上海市政设计院等单位开始研制与试验，并先后在广东、上海、山东、广西、福建、江苏、浙江和安徽等地部分公路桥上使用。全国最早使用板式橡胶支座的是广东肇庆的公路桥，至今已有25年的使用历史。目前板式橡胶支座已成为国内公路与城市桥梁J—泛采用和深受欢迎的一种支座形式。并于1988年制定/4公路桥梁板式橡胶支座技术条件》(JT3132．288)，随后又相继制定了《公路桥梁板式橡胶支座规格系列》(JT3132．1—88)和《公路桥梁板式橡胶支座力学性能检验规则》(JT3I 32．3—90)等交通部标准．1994年修定颁布/4公路桥梁板式橡胶支座标准》(JT/T4——93)，后来又修订为(JT/T4—2004)执行，为正确使用相大面积推广应用板式橡胶支座奠定了基础。
桥梁盆式橡胶支座专用灌浆料是一种高性能聚合物改性水泥基灌浆材料，由高强胶结成分、超塑化组分、膨胀组分、优选高强微集料组分以及一些微量改性组分以适当比例共同粉磨而成。其与水反应生成大量膨胀结晶矿物—水化硫铝酸钙，以此而实现材料自身的无收缩;同时该材料有大的流动性，施工性好，能够自流找平，可操作时间长，且完工后表面光滑平整，克服了传统砂浆所产生的不平整、开裂、剥落、起粉等缺点。其性能完全满足《客运专线桥梁盆式橡胶支座暂行技术条件》的要求。
适用范围
使用方法
1. 对需灌浆的基面进行凿毛处理，清除粉尘、油污和其它污垢等不利于粘接的物质；修补裂缝等缺陷；安装灌浆用模板；用水将支承垫石表面浸湿至饱和，但施工时不得留有明水。 2. 安装支座就位，用钢楔块楔入支座四角，找平支座，并将支座调整到设计标高，在支座底面与支承垫石之间预留20～30mm的空隙，以便灌浆。
主要用于抢修、桥梁支座锚固灌浆、轨道锚固灌浆等，特别适合于高速铁路、客运专线、高速公路等的支座灌浆。 产品优点
1、 流动性好：在水灰比很低的情况下，具有很大的流动度，能完全填充灌注空间，并实现自流平和自密实。
2、 微 膨 胀：使填充部位不产生收缩；确保粘结处无缝、不松动，使载荷功能有效地传递到基础。
3、 早强高强：1天抗压强度大于40 MPa，28天大于 60 MPa，后期强度高且不倒缩。 4、 性能稳定：灌浆材料完全固化后，耐油污及其它酸碱腐蚀 。
5、 耐久性好：系无机灌浆材料，不存在老化，对钢筋无锈蚀，耐久坚固，用于地面耐磨性好。
6、 低负温施工：在低温、负温下强度仍有较大增长，有效地解决了冬季施工等问题 7、 使用方便：成品开袋后在工地加水搅拌即可使用。
3. 根据施工面积或单位时间施工面积计算粉料量及用水量，每次拌和量应保证在砂浆失去流平性前全部施工完毕。
4. 浆料按粉料：水=1：0.14—0.15(重量比)配制。应先将水加入搅拌桶内，然后逐渐加入称量好的灌浆料，边投料边用电动搅拌枪进行搅拌，直至粉料全部加完，再继续搅拌3~4分钟，使浆料均匀。
