蝶形止水带装置要点
（1）截长定中，对称架空。截取恰当的长度，标出蝶形中埋式止水带的中点；将止水带架设在模板台车上，并使止水带中点与台车中点重合。
（2）生根见底，居中固定。蝶形中埋式止水带应整条装设到衬砌基底;并应固定在衬砌厚度的中线上。
（3）展翼压肋，装模钉钉。将止水带贴于端头模板一侧的翼缘展平，再按压蝶形中埋式止水带的中肋，边装端头模板边钉铁钉固定止水带。
（4）东西横板，搭桥封顶。蝶形中埋式止水带装至隧道顶部时，需求借助一块东西木板，先将止水带的中心一段钉在东西木板上，再将东西木板水平放置；木板的两头别离钉在已装好的端头摸板上，通过东西木板的桥梁作用，解决洞顶止水带的设置问题。
（5）拆模勿忘，展翅整形。衬砌混凝土达到一定的强度后拆模时，一定要注意将没有主动康复天然形状的止水带段人工为其整形。 蝶形止水带是一种隧道与地下工程施工缝、变形缝等工程缝的新型中埋式橡胶止水带，有利于确保施工质量，所以可有用避免施工缝的渗漏水
蝶形止水带是一种隧道与地下工程施工缝、变形缝等工程缝的新型中埋式橡胶止水带，有利于确保施工质量，所以可有用避免施工缝的渗漏水。

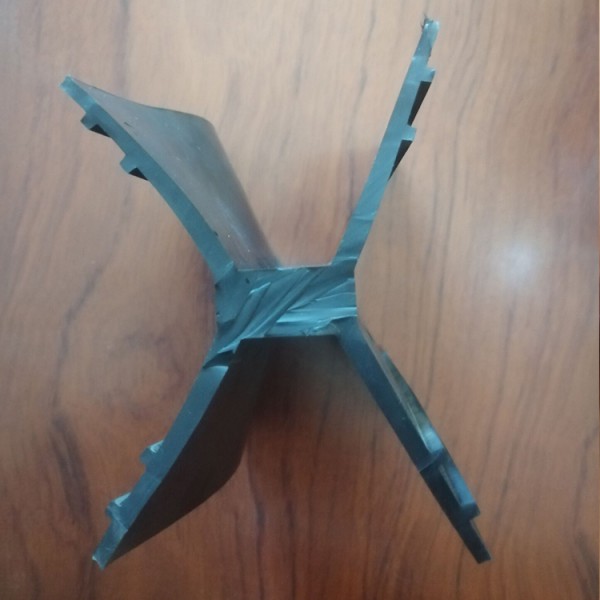

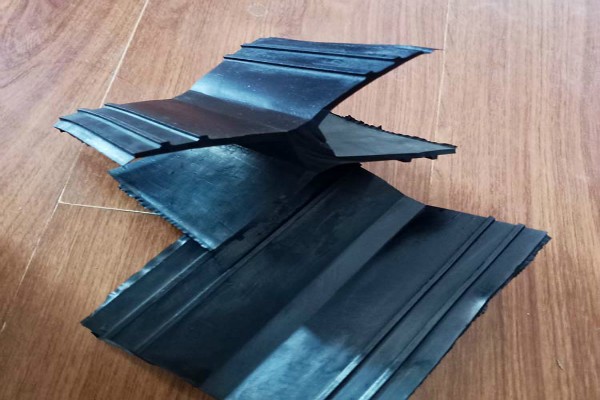

蝶形止水带有四支蝶翼，翼的长短可视需求灵活调整，翼上有若干止水棱条，上、下翼之间为中肋。
橡胶止水带必需采取可靠的固定办法，绑扎钢筋和支模时。避免在浇注混凝土时发生位移，确保止水带在混凝土中的正确位置。只能在止水带的允许部位上穿孔打洞，关于固定止水带时。不得损坏止水带有用防水部位。
橡胶止水带常用的固定办法有:利用附加钢筋固定；专用卡具固定；用铅丝和模板固定等。不管采用何种固定办法，关于止水带的固定办法应按规划要求的施工规范进行且必需确保止水带定位精确，不损坏止水带有用防水部位，方便混凝土浇捣。
橡胶止水带安装检查工作
1、橡胶止水带安装的横向位置，用钢卷尺测量内模到橡胶止水带的距离，与设计位置相比，偏差不应超过5cm。
2、橡胶止水带安装的纵向位置，通常橡胶止水带以施工缝或伸缩缝为中心两边对称，用钢卷尺检查，要求橡胶止水带偏离中心不能超过3cm。
3、用角尺检查橡胶止水带与衬砌端头模板是否正交，否则会降低橡胶止水带的有效长度。
橡胶止水带接头的检查工作
1、检查接头处上下橡胶止水带的压茬方向，此方向应以排水畅通、将水外引为正确方向，即上部橡胶止水带靠近围岩，下部橡胶止水带靠近隧道衬砌。
2、接头强度检查用手轻撕接头。
3、观察接头强度和表面打毛情况，接头外观应平整光洁。抗拉伸强度不低于母材的80%；不合格时重新焊接或粘接
